LED

LED= light-emitting diode: es un diodo emisor de luz que tiene polaridad, es decir, que tiene + y -

¿Cómo se conecta?

Pues a través de una resistencia, de valor de algunos k o centenares de Ω, cuanto más pequeña más se ilumina pero más peligro de fundir el led

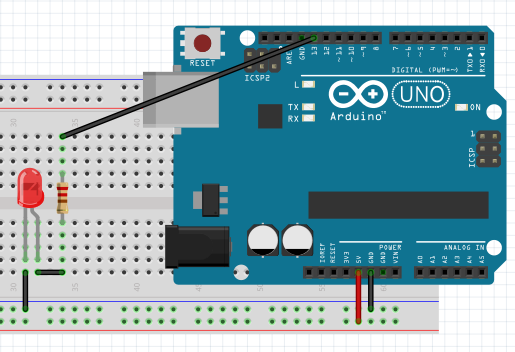

En el ejemplo : conexión a la salida del pin 13 :

NOTA: A veces conectaremos el LED diréctamente, por simplificar, pues el ARDUINO TIENE UNA RESISTENCIAS INTERNAS DE 30k pero no es una buena práctica

Ejemplo de utilización

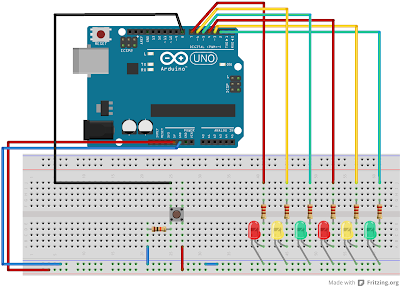

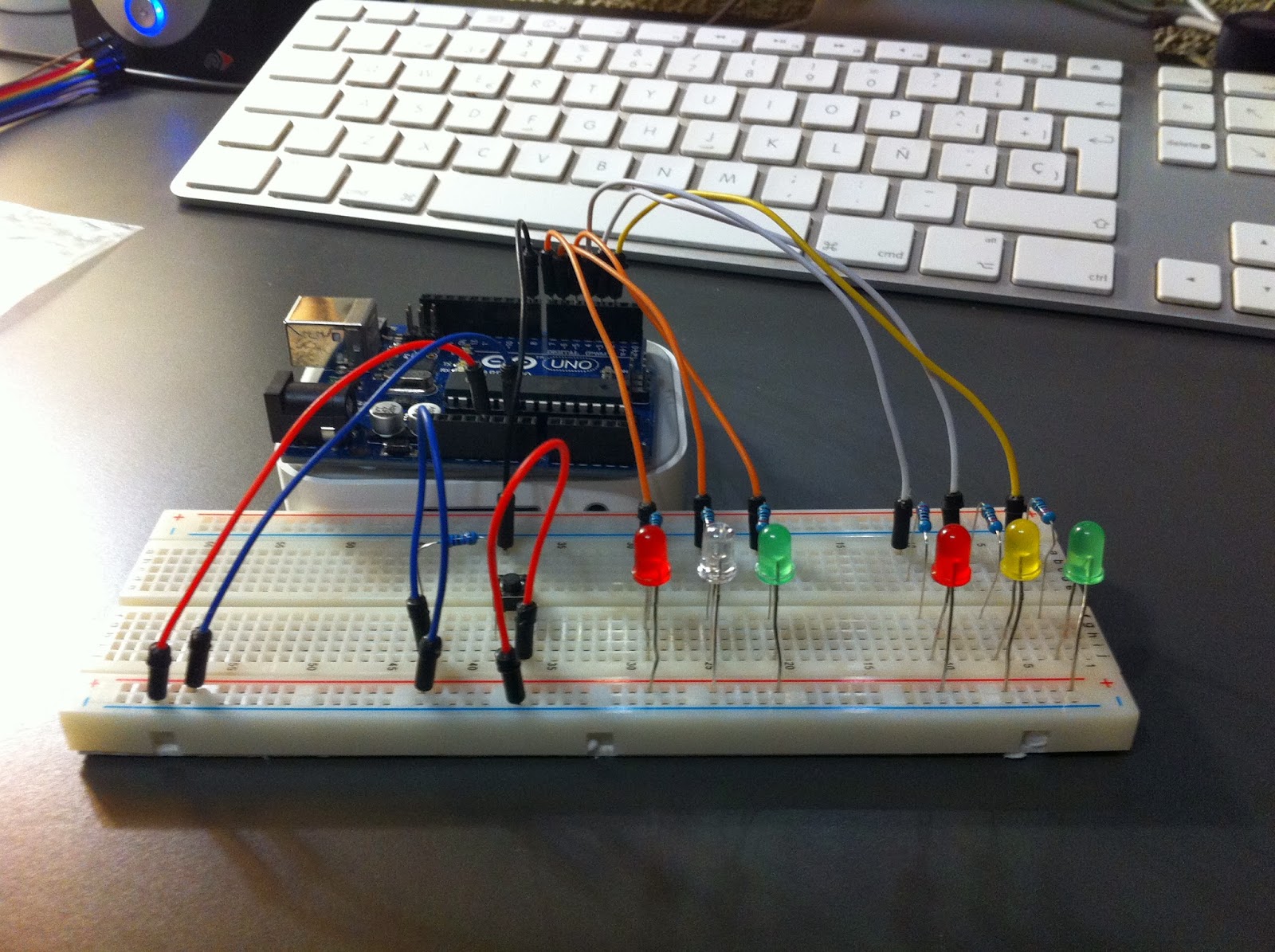

Mira el siguiente circuito NO LO HAGAS SÓLO MÍRALO Y OBSERVA:

La alimentación

• La línea X en esta placa está abajo del todo (para que veas otro modelo) y se ha conectado con los 5V del Arduino con un cable rojo
• - La línea Y es la segunda empezando de abajo y se ha conectado a 0V (GND del Arduino) con un cable azúl

El pulsador

• Se ha conectado un pin a masa a través de una resistencia y un pequeño cable azul
• Ese pin será la entrada al Arduino y con un cable negro va al pin digital 8 del Arduinio
• El otro extremo a 5V con un cable rojo

El LED

• Un extremo (el ánodo pata lárga) a las diferentes salidas digitales del Arduino (pines 7-6-5-4-3-2) a través de una resistencia
• El otro extremo (cátodo pata corta) a masa-Linea Y
